本篇分析报告对专利数量，申请地区，申请人，专利大类等进行统计分析，并与2015年数据进行比较。

二、专利数量对比分析

具不完全统计，2016年获得授权的电源相关发明专利共计5211项。对比2015年4922件专利，2016年的专利数量有6%的小幅增长，我国电源技术创新稳步提升。

图1：2015年和2016年专利数量对比

三、专利申请人所在地区分析

1.国内国外对比

2016年授权专利中，专利的申请人所在地区为国内的专利3921个，占比75.25%，专利的申请人所在地区在国外的专利1290个，占比24.75%。

和2015对比发现，国内国外专利数量2016比2015都有一定提高，占比基本保持不变，国内专利略有提高。

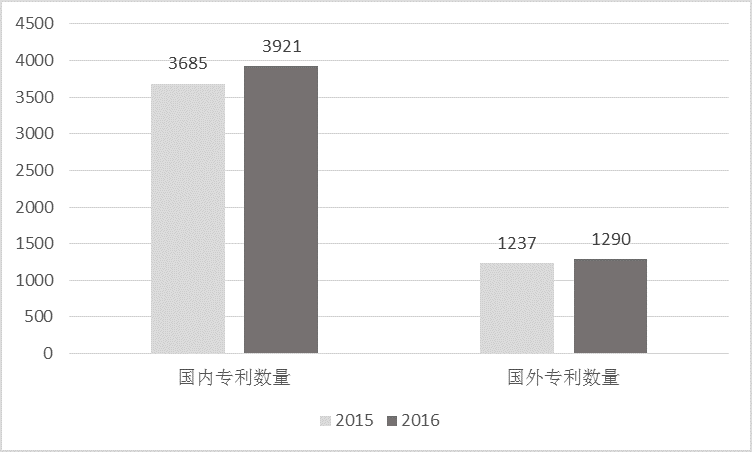

图2：2015年和2016年国内外申请人专利数量对比

2.国内各个省份地区比较

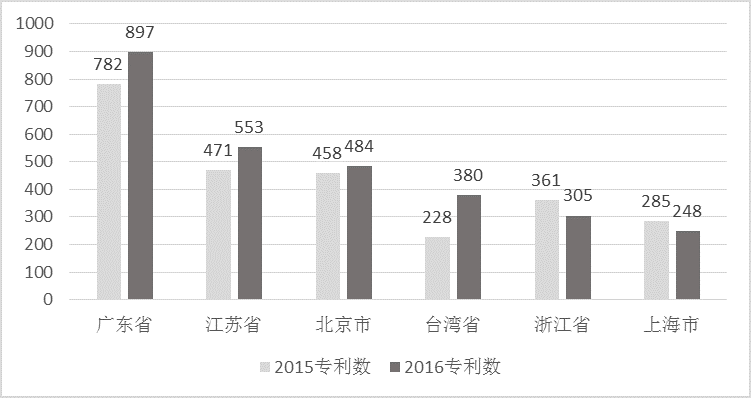

图3：2015和2016年专利数前6名省份对比

广东省作为专利大省，专利总数远超其他省份。排名前几位的省份江苏省、北京市、浙江省、上海市、台湾省较2015年没有变化，其中台湾省专利数量超过上海市和浙江省，排名由第6位上升至第4位。从整体来看，江浙沪地区是专利贡献集中度最高的地区。

从专利分布来看，地区之间不平衡是显著特点。

1）从地区对比来看，华东地区专利数最多，达到1268件，而最少的东北地区，专利数只有77件，相差16倍，反映出我国电源行业南北发展不均衡的现状。

2）从时间对比来看，这种不均衡的趋势有加剧的态势，相较15年，华东，华南，华北，港澳台四大专利地区16年专利数均出现不同程度的增长，其中港澳台地区增长最为显著，达到36.84%，而西南，华中，西北，东北四大地区专利数却同时出现不同程度的下降，其中东北地区降幅最大，达到29.36%。

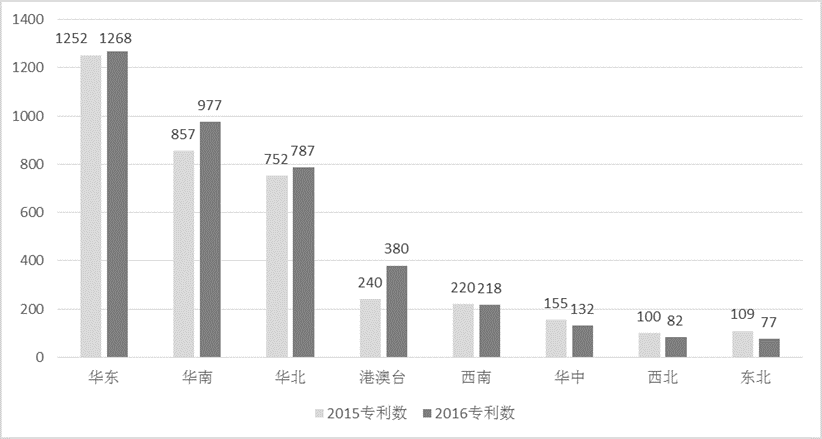

图4：2015年和2016年各个地区专利数对比

从各个地区内各省市之间的比较看，各省市之间相差悬殊。排名前6位的省市地区占据了全国专利总数的半壁江山，达到50%。而相较2015年只有内蒙古自治区和西藏自治区无授权电源专利，到2016年出现内蒙古自治区，西藏自治区，甘肃省，宁夏回族自治区，青海省，新疆维吾尔族自治区，香港，澳门均没有授权专利，一定程度上反映了产业聚集效应的进一步提高。

表1：2016年授权专利所在地区（国内）分布表

地区	省份	专利数	地区专利数
华东	上海市	248	1268
	江苏省	553
	浙江省	305
	安徽省	149
	江西省	13
华南	广东省	897	977
	福建省	51
	广西壮族自治区	28
	海南省	1
华北	北京市	484	787
	天津市	36
	河北省	40
	山东省	163
	河南省	45
	山西省	19
	内蒙古自治区	0
西南	四川省	140	218
	重庆市	67
	云南省	7
	贵州省	4
	西藏自治区	0
华中	湖北省	65	132
华中	湖南省	67	132
东北	辽宁省	51	77
	吉林省	5
	黑龙江省	21
西北	陕西省	82	82
	甘肃省	0
	宁夏回族自治区	0
	青海省	0
	新疆维吾尔族自治区	0
港澳台	香港	0	380
	澳门	0
	台湾	380

3.国外各个国家地区比较

美国，欧盟，日本一直是在中国申请电源相关专利数量最多的三个国家和区域，但是从下表可以看出三者之间的差距有所缩小，日本2016专利数显著下降，而欧盟则超过美国，成为第二大专利贡献区域。

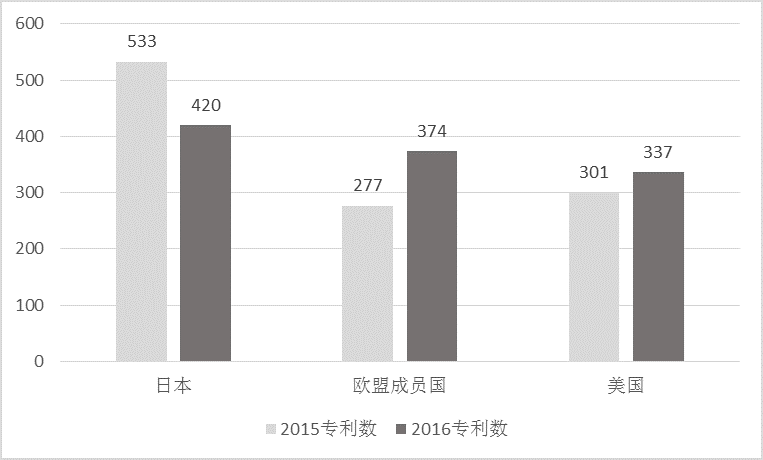

图5：2015年和2016年美日欧专利数对比

注：本次欧盟成员国统计包含了统计到专利的成员国，没有专利统计的成员国没有计算在内。具体包括了：德国，瑞士，法国，荷兰，奥地利，瑞典，丹麦，芬兰，意大利，爱尔兰，挪威，比利时，卢森堡，西班牙，亚美尼亚。英国在2015年记入欧盟成员国，2016年未计入。

四、专利申请人类型分析

1、从申请人类型看

企业单独申请专利数量为4237项,占比81.31%,远远领先于其他类型单位，企业作为产品创新的主体力量作用显著。产学研联合申请专利共计126项，仅占总数2.4%。和2015年数据对比，企业作为创新主体的作用更加显著，而高校以及产学研结合的总数却有所下降，我国产学研合作机制仍有待加强。

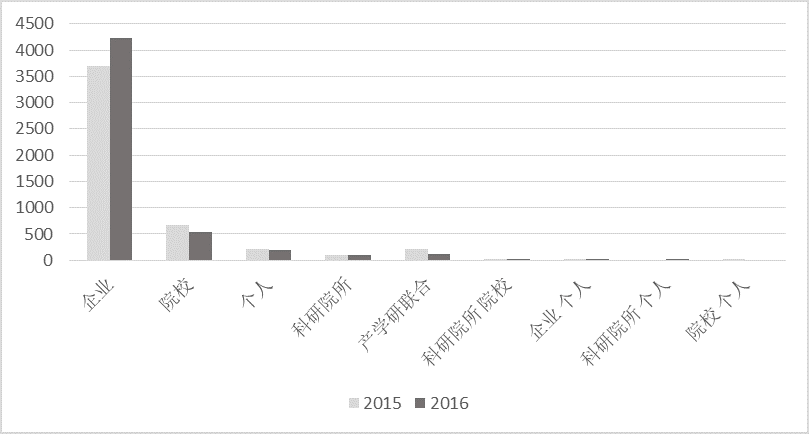

图6：2015年和2016年各申请人类型所属专利数对比

2、独立申请专利数量前十企业

表2：16年企业独立申请专利数量前十名

申请人	专利数
台达电子工业股份有限公司	168
华为技术有限公司	54
阳光电源股份有限公司	44
西门子公司	38
深圳市英威腾电气股份有限公司	36
高通股份有限公司	34
矽力杰半导体技术(杭州)有限公司	28
罗伯特·博世有限公司	26
广东易事特电源股份有限公司	26
通用电气公司	25

2016年中排名前十的企业有较大变化，台达电子工业股份有限公司专利数量大幅增加，从2015年的第二名跃升至第一名，华为，英威腾，通用电气保持稳定，而其他企业有大幅变化。2015年中4家日系企业（佳能株式会社，松下电器产业株式会社，三菱电机株式会社，丰田自动车株式会社）退出前十，而这也可以辅助说明2016年日本专利数大幅下降的原因。阳光电源专利数快速增加位列第三，本土UPS企业广东易事特电源股份有限公司、德系公司西门子，罗伯特·博世有限公司以及美资公司高通股份有限公司进入榜单。前十位企业中共有3家位于广东省。

3、独立申请专利数量前十高校/科研院所

16年和15年相比名单发生较大变化，华南理工大学从15年的第七名一跃成为16年第一名，16榜单中的第六名到第十名全部发生了变化。

表3：16年高校/科研院所独立申请专利数量前十名

申请人	专利数
华南理工大学	48
南京航空航天大学	33
电子科技大学	27
东南大学	23
浙江大学	19
西安交通大学	15
华北电力大学	13
西南交通大学	13
武汉大学	13
山东大学	12

五、专利大类分析

国际专利分类（International Patent Classification，缩写为IPC）是世界各国专利机构都采用的专利分类方法，按五级对专利进行分类包括部、大类、小类、主组、分组。电源发明专利在专利分类全部8个部中均有涉及，其中H电学占比最高。在120个大类中，电源发明专利分布于其中84个大类，其中超过50个专利的大类有11个，其中H02类占比最大。随着社会电气化程度的不断提高，电源产品应用领域和场合将得到进一步的扩展。

表4:2016授权专利涵盖的部

部	专利数
H.电学	3505
G.物理	759
F.机械工程、照明、加热、武器、爆破	492
B.作业、运输	329
C.化学、冶金	58
A.人类生活需要	43
E.固定构造	17
D.纺织和造纸	7

五、专利大类分析

表5:2016授权专利所属大类（包含50个以上专利）

大类编号	大类	专利数
H02	电力的发电、变电或配电	2050
H01	基本电气元件	838
F04	液体变容式机械；液体泵或弹性液体泵	363
H05	其他类目不包括的电技术	325
G01	测量；测试	291
H04	电通信技术	183
G05	控制；调节	159
B60	一般车辆	143
G06	计算、推算、计数	136
H03	基本电子电路	109
B23	机床；未列入其他类的金属加工	59

六、专利关键字对比分析

通过大数据挖掘，对全部专利进行关键字分析，剔除一般意义词汇（如方法、装置、系统等）后，统计出关键字出现频率，表9列出了出现50次以上的重点关键字。

电源，变压器，控制作为基础的关键词，频次总体保持平稳，但是值得注意的是，电源的频次出现较大幅度下降，由15年的1615次下降为1087次，下降幅度达到32.7%,但是同时，充电出现频次大幅度上升，由16年的872次上升到1731次，基本翻了一番。

电动汽车相关关键词仍然保持火热的态势，关键词出现频次比去年有一定增长，由15年的254次上升到303次，上升幅度19.3%。该关键词下获得专利较多的企业包括比亚迪股份有限公司，深圳市汇川技术股份有限公司，北汽福田汽车股份有限公司，华立科技股份有限公司，LS产电株式会社。在充电站，充电桩关键词下，获得专利的主要企业是西门子公司。

此外，变流/变流器的频次有较为明显的增加，从15年的100增加到16年的159，申请专利较多的企业包括苏州汇川技术有限公司，深圳市汇川技术股份有限公司，台达电子工业股份有限公司，台达电子企业管理(上海)有限公司。

无线充电技术领域专利数量继续稳步上升由121上升到156，重庆大学，三星电子株式会社等在该领域获得较多专利。

15年出现频次最多的新能源相关内容（如：逆变器、光伏、并网、变流器、分布式、储能等）随着技术的不断成熟出现频次有大幅下降，从1145次下降至16年的395次。

表6：2016年电源发明专利关键字出现频率统计表

序号	关键字	出现次数	出现频率
1	充电充电方法充电装置充电系统充电器充电控制无线充电充电电路充电设备其他充电关键词	1731 142 133 114 107 80 73 39 31 1012	33.22%
2	电源	1087	20.86%
3	控制	1069	20.51%
4	变压/变压器	818	15.70%
5	电路	761	14.60%
6	电动汽车相关电动汽车电动车辆电动车电动交通工具充电桩充电站	303 104 41 89 1 36 32	5.81%
7	其他电动关键词（排除电动汽车相关）	229	4.39%
8	变流	170	3.26%
9	LED	289	5.55%
10	电池	287	5.51%
11	模块	163	3.13%
12	变流器	159	3.05%
13	无线无线充电无线电能传输	156 73 36	2.99%
14	变频	133	2.55%
15	汽车	129	2.48%
16	控制电路	126	2.42%
17	变频器	120	2.30%
18	车辆	115	2.21%
19	智能	110	2.11%
20	充电器	107	2.05%
21	谐振	107	2.05%
22	电动汽车	104	2.00%
23	滤波器	104	2.00%
24	发电	90	1.73%
25	电动车	89	1.71%
26	开关电源	85	1.63%
27	控制器	84	1.61%
28	整流	82	1.57%
29	电容	74	1.42%
30	逆变/逆变器	74	1.42%
31	同步	62	1.19%
32	隔离	61	1.17%
33	补偿	59	1.13%
34	储能	57	1.09%
35	光伏	57	1.09%
36	交流	57	1.09%
37	三相	55	1.06%
38	恒流	53	1.02%
39	冷却	52	1.00%
40	集成	51	0.98%
41	驱动器	51	0.98%
42	电站	50	0.96%
43	绝缘	50	0.96%

说明：表中关键词统计数量，为单独关键词出现次数，存在一项专利中包含多个关键词的情况。

七、总结

电源被广泛应用于通信、金融、照明、信息、能源、家用电器、国防、科学研究等各行各业。随着节能环保、新一代信息技术、新能源、新能源汽车等战略性新兴产业的发展，更为电源产品的应用带来了巨大的发展空间。在充满竞争的环境下，电源企业普遍开始重视核心技术的创新，企业研发实力和快速反应能力有了显著提高，同时我们也应注意到在产学研合作领域目前仍存在较大问题，如何提高产学研合作效果，充分激发科研领域成果转化和技术合作能力需要在未来重点加以解决。返回
