电源科技奖获奖展示 | 二等奖：超高压交联电缆状态检测用阻尼振荡波脉冲电源研制
完成单位：国网江苏省电力公司电力科学研究院
主要完成人：陈杰、曹京荥、周立、夏荣、李陈莹、谭笑、胡丽斌
项目亮点
研制的超高压阻尼振荡波电源系统，高压开关中高压可控硅通断控制同步性在1µs以内，无晕电感最大局放量在1pC以内，达到250kV等级耐高压的特性和无局放的要求。
项目隶属脉冲功率电源技术领域。
高压交联电力电缆投运前运输摆放方式、附件质量及安装工艺、过程及环境等因素将严重影响其运行可靠性。目前，超低频（0.1Hz）耐压、工频谐振耐压等手段难以发现此类缺陷隐患，使得电缆投运后故障率相对较高，项目针对这一难题，研制超高压交联电缆状态检测用阻尼振荡波电源系统，为电缆线路运行状态检测提供全新有效技术手段。
主要创新点如下：
（1）对超高压阻尼振荡波电源系统高压开关中高压可控硅通断控制同步性进行研究，开发可开断250kV的光控开关系统，光电可控硅开关的打开和闭合时间在1µs以内,达到250kV等级耐高压的特性和无局放的要求。
（2）开展阻尼振荡波电源系统电感电晕特性的研究，研制无晕电感，峰值电压(250kV)时最大局放量小于1pC，并满足高压交联电缆振荡波局部放电检测和定位技术对系统稳定性和信号灵敏性的要求。
（3）开展阻尼振荡波电源系统局放信号辨识去噪性能研究，研制具有自主知识产权的高压交联电缆状态检测用阻尼振荡波电源系统，并完成车改化，其性能参与达到或超过国外同类产品，填补了国内空白，可开展局放测量、缺陷定位和诊断分析，有效性得到现场时间验证。
（4）开展阻尼振荡波电源应用性能研究，对不同绝缘缺陷电缆进行阻尼振荡波耐压试验，分析了幅值与试验时间的相互关系、局放检测和定位特性规律，建立了特征谱图库，可指导现场的缺陷检测。
项目研究成果广泛应用于电缆制作企业（上缆藤仓、远东电缆）、市政工程（南京铁建、米兰集团）、电网运行单位以及检测服务商。
项目共授权国家专利9项，其中发明专利5项；发表学术论文12篇，其中EI检索4篇；编制企业标准2项（已发布），专著1项，研制出国内首套具有自主知识产权的超高压交联电缆状态检测用阻尼振荡波电源系统1套。
项目验收专家一致认为“项目研究发现了振荡波在不同衰减系数和不同频率击穿电压变化规律，创建了阻尼振荡波电压下220kV交联电缆试品系统的典型缺陷局放图谱库；研制220kV交联电缆阻尼振荡波测试系统在现场得到应有，项目成果达到国际领先”。

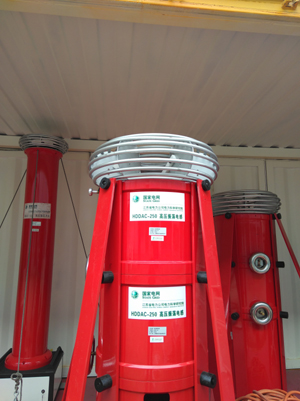

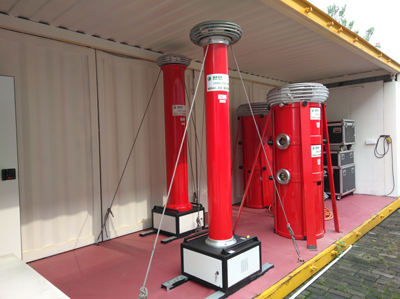

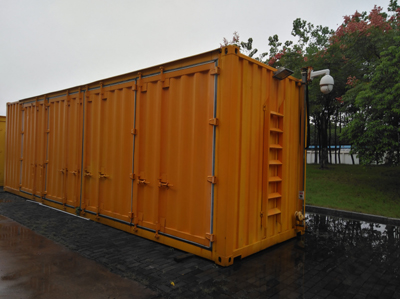

项目图片
项目完成单位
江苏省电力公司电力科学研究院
江苏省电力公司电力科学研究院作为“超高压交联电缆阻尼振荡波检测与诊断技术的研究”项目的承担单位，在项目执行过程中提供有力的设备、人员、场地及技术保障，为项目成果及创新工作的最终取得奠定了坚实基础。
1.统筹配置和安排开展本项目研究所需的研究人员和有关机构，确保项目研究顺利开展；
2.提供本项目研究所必须的设备和场地资源；
3.主导开发了具有自主知识产权的超高压交联电缆阻尼振荡波测试系统装置及配套软件，为项目的顺利推进提供了重要的试验装置；
4.提供本项目研究所必须的电缆线路试品和相关技术支持；
5.为项目应用成果在电力系统推广做出了主要的技术和人力资源支持。
第一完成人简介
陈杰 博士
江苏省电力公司电力科学研究院高级工程师
陈杰，男，工学博士、高级工程师、江苏省电力公司电力科学研究院优秀专家。长期从事输电线路相关研究工作。近年来参与国家电网公司科技项目、江苏省电力公司科技项目3项，申请国家专利9项。获得江苏省电力科学研究院优秀共产党员等荣誉称号。
